PostWysłany: Pią 11:22, 17 Lut 2012    Temat postu: SOVTEK - ZVEX FUZZ FACTORY

Witam.

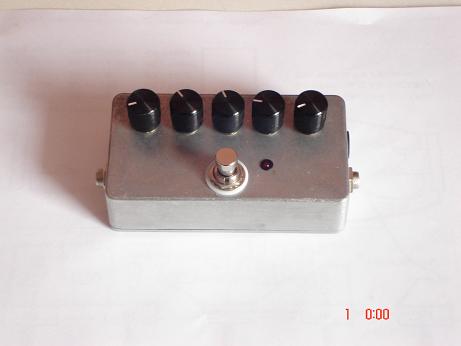

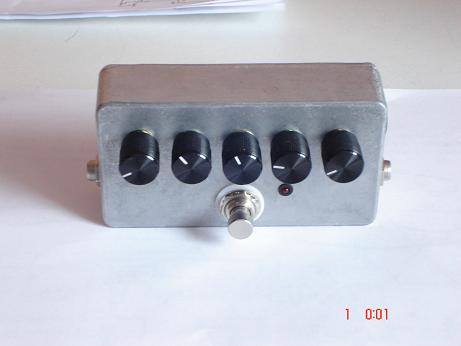

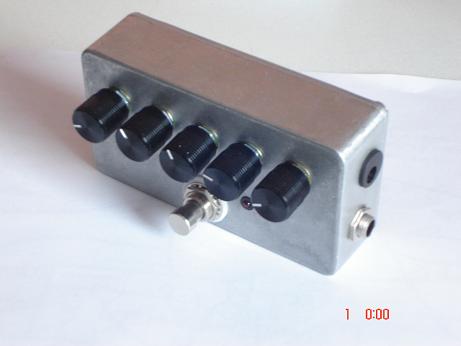

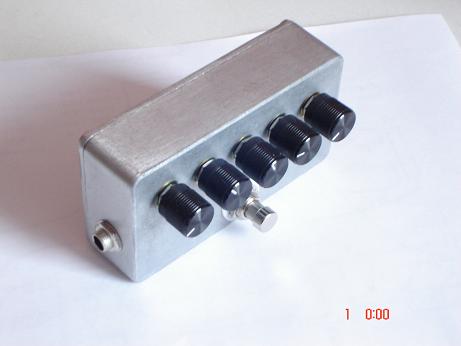

Przedstawiam moje najnowsze dzieło.
ZVEX FUZZ FACTORY


Schemat:
[link widoczny dla zalogowanych]

Layout:
[link widoczny dla zalogowanych]

PCB:
[link widoczny dla zalogowanych]











Opis będzie w najbliższym czasie uzupełniony.
[/img]


Ostatnio zmieniony przez SOVTEK dnia Śro 13:20, 08 Lip 2020, w całości zmieniany 7 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 96
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Śro 14:28, 26 Gru 2012    Temat postu:

Witam

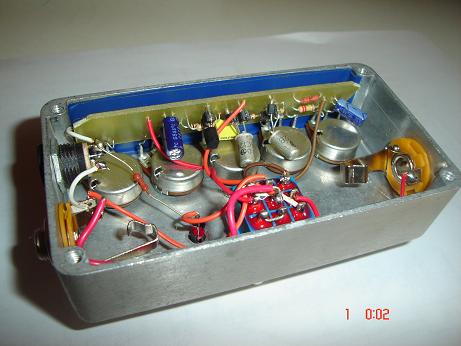

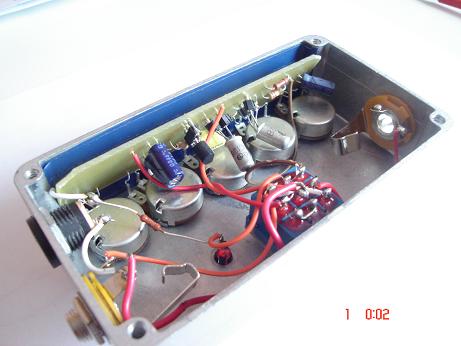

Układ oparty jest na tranzystorach germanowych AC128.
Większość elementów (obudowa, przełącznik, gałki potencjometrów)
została zakupiona w sklepie amptone.pl
Płytka wykonana we własnym zakresie metodą termotransferową.
Tranzystory nabyłem na allegro.pl w cenie 10zł/szt.
Układ udało się uruchomić bez większych problemów Smile

Koszt budowy układu wyniósł w przybliżeniu około 150zł.


Pozdrawiam


Ostatnio zmieniony przez SOVTEK dnia Nie 20:31, 30 Cze 2013, w całości zmieniany 2 razy
