PostWysłany: Nie 21:15, 11 Wrz 2011    Temat postu: SOVTEK - Sans Amp GT-2

Witam
Wyszło na to że jednak nie porzuciłem całkowicie gitarowo-elektronicznego hobby. Ostatnimi czasy coś mnie natchnęło na zbudowanie kopi efektu
Sans Amp GT-2. Całość bazuje na tym schemacie [link widoczny dla zalogowanych] Planuje to upchać w jakiejś aluminiowej obudowie które powszechnie występują na znajomym portalu aukcyjnym.

Większość elementów będzie nowa. Układy scalone w miarę możliwości będą zmienione na TLC2262. Problemem natomiast będą tranzystory 2N5088 ponieważ tam gdzie zamówię wszystkie części nie posiadają takowych. :/

Na dniach postaram się zaprezentować poszczególne "stadia" budowy tego ustrojstwa. Tym razem nie będzie to jeden z niedokończonych układów które prezentowałem wcześniej.

Jeśli ktoś ma jakieś sugestie dotyczące budowy tego efektu to zapraszam do dyskusji.

Pozdrawiam
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Pon 20:01, 19 Wrz 2011    Temat postu:

Witam.
Parę tygodni temu popełniłem kopię GT2 (jak uda mi się zrobić fotkę to podrzucę). Zamiast 2N5088 dałem jakis popularny niskoszumny (zdaje się BC548), tylko trzeba wlutowac odwrócony o 180stopni, bo ma inną kolejnosć wyprowadzeń.
Zajrzyj na Elektrodę - ktoś tam ostatnio udostępnił projekt kopii w SMD z przełacznikami i potencjometrami na PCB, co ułatwia budowę. Moja wersja jest z Tonepada i nieomal k*****y dostałem lutując te prawie 40 kabelków i próbując upchnąć to w obudowie. Aha i poczatkowo użyte TL072 zamieniłem na TLC2272, dzieki czemu układ mniej szumi i jest mniej podatny na wzbudzenie.


Ostatnio zmieniony przez thereminator dnia Nie 19:41, 23 Paź 2011, w całości zmieniany 2 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Wto 15:27, 20 Wrz 2011    Temat postu:

Witam.
Gdzie kolega kupił układ TLC2272? Szukałem i są problemy z nabyciem.
Widziałem projekt z elektrody wygląda bardzo solidnie (może kiedyś się skusze na zbudowanie wersji SMD) Jaką obudowę zastosowałeś? Może podasz model lub jakieś dane?

Znalazłem jeszcze w domu płytkę do starej wersji SANSAMP GT-2 różni się nieco wielkością. W sieci wygrzebałem też wersje Classic łącznie z PCB [link widoczny dla zalogowanych] Projekt na razie stoi bo czekam na fundusze za które zamówię brakujące części Wink Płytka będzie zamontowana w aluminiowej obudowie której oznaczenie to BS23 (dostępna na allegro) Myślałem również o zastosowaniu metalizowanych rezystorów i kondensatów lepszej jakości.

No, no trochę odbiegłem od w niektórych miejscach tematu Wink


Ostatnio zmieniony przez SOVTEK dnia Nie 20:09, 30 Paź 2011, w całości zmieniany 4 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Śro 23:13, 21 Wrz 2011    Temat postu:

2272 z TME, akurat kolega zamawiał coś u nich i przy okazji kupił mi te scalaki.
Obudowa to Hammond 2207. Odkupiona ze 3 lata temu od jednego z kolegów z Triody.

Obiecana fotka


Nie mam zbytnio funduszy na lakierowanie, sitodruk etc. (kosztowałoby chyba więcej niż wszystkie części łącznie z obudową) więc wykończenie jest budżetowe - laserowy wydruk na białym papieprze samoprzylepnym i przezroczysta folia samoprzylepna na wierzch. Ale nie szkodzi, do ludzi to i tak nie pójdzie.

Opis klona wersji classic znajdziesz również na forum freestompboxes.com
(wymaga rejestracji): [link widoczny dla zalogowanych]


Ostatnio zmieniony przez thereminator dnia Śro 23:22, 21 Wrz 2011, w całości zmieniany 3 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Sob 18:58, 08 Paź 2011    Temat postu:

Przyznam że wyszło bardzo ładnie. Niestety mój projekt stanął w miejscu (fundusze) ;/
Nawet płytki jeszcze nie zrobiłem.
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Nie 15:27, 09 Paź 2011    Temat postu:

U mnie wytrawiona płytka leżała i czekała od marca 2009, czyli prawie 2,5 roku zanim dokupiłem elementy i przybrałem się do złożenia całosci.
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Nie 17:30, 09 Paź 2011    Temat postu:

Projekt powoli rusza do przodu. Dzisiaj zamówiłem części więc mam nadzieje że niebawem będę mógł już zamieścić jakaś małą relacje z budowy Smile


Nieco odbiegając od tematu.
Znalazłem przypadkiem płytkę od tej starszej wersji Sansampa (leżała kilka lat).. tyle że ona jest tragiczna. Jeszcze przypadkiem wpadła mi w ręce płytka od SmallClone i MXR Phase 45. Też niedokończone a leża już z 5lat jak nie lepiej.
I jakiś rozgrzebany TubeScreamer.. ogólnie szkoda gadać Smile

[link widoczny dla zalogowanych]
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Wto 11:12, 11 Paź 2011    Temat postu:

Ja popełniłem z 15 lat temu overdrive i tremolo ze specjalnego wydania "Młodego Technika" i bramkę szumów z EP, a ze dwa lata temu fuzza na germańcach AC180 (gównianie brzmi Sad ). Za to komplet płytek od gitarowych projektów AVT lezakuje sobie w szafce od dobrych 12 lat (z pamięci: distortion, chorus, wah-wah, kompresor, tremolo i bramka).

Co do kopii SmallClona, to zdaje zdaje się, że jest problem ze zdobyciem nieprodukowanej już linii opóźniajacej do niego. Na Freestompboxes widziałem klona przerobionego pod bardziej dostepny układ (o ile pamietam PT39costam). Jakby co posiadam oryginalnego SmallClona i w razie potrzeby mogę porobić fotki.
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Czw 16:38, 13 Paź 2011    Temat postu:

Z kitów AVT to mam tremolo-vibrator i kompresor. Kiedyś był jeszcze distortion. Tremolo i distortion działają a kompresor leży niezmontowany :/
W Small Clone ten CA3080 nie jest jest tak trudno dostępny.. tylko że trzeba aż tam 5 szt. *cena za szt 10zł)

Możesz wrzucić na forum fotki SmallClone. Zawsze się przyda Wink
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Czw 21:20, 13 Paź 2011    Temat postu:

SOVTEK napisał:

W Small Clone ten CA3080 nie jest jest tak trudno dostępny.. tylko że trzeba aż tam 5 szt. *cena za szt 10zł)


W Small Clonie nie ma ani jednego CA3080 - to opamp transkonduktancyjny, stosowany np. w kompresorach. W Small Clonie siedzą dwa JRC4558D, jeden MN3007 i jeden HEF4047BP (czyli popularny CD4047).
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Sob 11:26, 15 Paź 2011    Temat postu:

Zaszła mała pomyłka. Chodziło o SmallStone Smile
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Pią 12:08, 21 Paź 2011    Temat postu:

Odnośnie SmallClona dodam jeszcze, że układ MN3007 wystepuje w nowszej wersji efektu(którą posiadam). W starszej wersji stosowano linię opóźniajacą SAD1024.

Ostatnio zmieniony przez thereminator dnia Pią 12:08, 21 Paź 2011, w całości zmieniany 1 raz
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Nie 17:58, 23 Paź 2011    Temat postu:

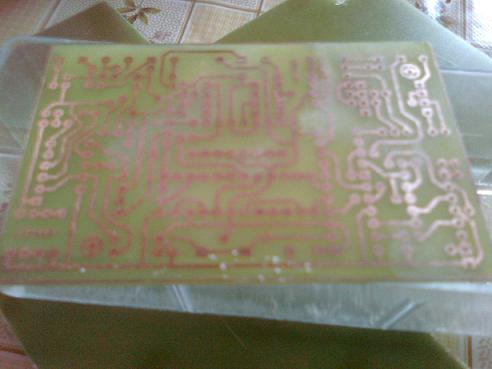

Ruszyły prace nad układem. Dzisiaj wykonałem płytkę. Jak tylko uzyskam dostęp do czegoś lepszego niż aparat w telefonie od razu dodam zdjęcie lepszej jakości.

Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
SOVTEK
Administrator



Dołączył: 28 Maj 2006
Posty: 95
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Czw 19:33, 27 Paź 2011    Temat postu:

Prace postępują. Dzisiaj wykonałem obudowę.

http://www.elgit.fora.pl/viewimage.php?i=16


Ostatnio zmieniony przez SOVTEK dnia Czw 19:34, 27 Paź 2011, w całości zmieniany 2 razy
Powrót do góry
Zobacz profil autora
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
thereminator
21 - 30 postów



Dołączył: 03 Gru 2006
Posty: 27
Przeczytał: 0 tematów

Ostrzeżeń: 0/3

PostWysłany: Śro 0:45, 09 Lis 2011    Temat postu:

Warto pocynować ścieżki przed lutowaniem. Mój sposób to pomalowanie roztworem kalafonii w denaturacie, a po wysuszeniu nakłada się cynę lutownicą przesuwając rozgrzany grot wzdłuż ścieżki i podając cynę (najlepiej cienką).
